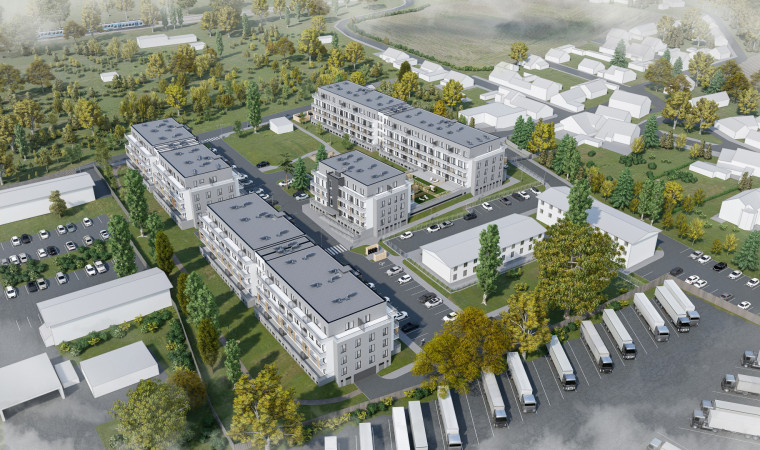

 Projekt pro stavební povolení řeší sedm bytových domů označené písmeny A1, A2, B1, B2, C1, C2, C3. Domy jsou vždy po dvojicích spojeny společnými suterény. Objekt C3 je propojen s domem B2 společným suterénem. Domy mají 4 nadzemní podlaží a 1 podzemní podlaží. Ve společném suterénu se nacházejí parkovací stání, v nadzemních patrech jsou umístěny bytové jednotky. Každý bytový dům má vlastní vchod, schodišťové jádro a výtah.

Konstrukční systém je navržen s ohledem na architektonické řešení a ekonomické požadavky.

Nosný systém podzemních podlaží je navržen jako monolitický kombinovaný železobetonový systém

Obvodové zdivo je navrženo od 2.NP do 4.NP tl. 300mm. Vnitřní stěny jsou v 1.NP železobetonové tloušťky 180mm, 200mm a 220 mm. V suterénu přecházejí nadzemní stěny na sloupy tloušťky 250 a 300 mm. Stropní desky jsou navrženy tl. 220mm. V suterénu jsou tyto desky doplněny lokálně hlavicemi.

Nosný systém v prvním nadzemním podlaží je navržen jako monolitický stěnový železobetonový systém, který je tvořen příčnými stěnami tloušťky 220 mm. Prostorová stabilita je zajištěna schodišťovým a výtahovým jádrem. Stěny schodišťových jader jsou tvořeny monolitickými železobetonovými stěnami tloušťky 220 a 200mm. Stěny výtahových jader jsou navrženy jako monolitické železobetonové stěny tloušťky 200 mm a 180mm. Dilatace výtahového jádra bude od stropní desky a mezipodesty z EPS 70 tl. 30 mm.

Objekt je založen na podlahové desce a velkoprůměrových pilotách průměru 900 a 600mm.
